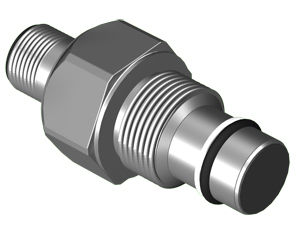

Взрывозащищенный датчик ISB WC44S8-3-N-S4-50
Датчик индуктивный особовзрывобезопасный
Датчик обеспечивает коммутацию промышленного оборудования группы I для подземных выработок шахт, рудников и их наземных строений, опасных по рудничному газу с возможными примесями других горючих газов или пыли в условиях особовзрывоопасной зоны, а также для оборудования группы II в местах опасных по взрывоопасным газовым средам согласно ГОСТ Р МЭК 60079-0-2011 и ГОСТ Р МЭК 60079-11-2010.
Датчик относится к особовзрывобезопасному электрооборудованию, имеет маркировку взрывозащиты
PO Ex ia ma I Ma / 0Ex ia ma IIC T6 Ga.
Выключатель должен подключаться к сертифицированной электрической цепи уровня “ia” для взрывоопасных смесей категории I согласно ГОСТ Р 52350.11-2005 или группы IIC и может применяться во взрывоопасных зонах в соответствии с требованиями главы 7.3 “Правил устройства электроустановок” и ГОСТ Р 51330.13-99 “Электрооборудование взрывозащищенное. Часть 14. Электроустановки во взрывоопасных зонах".
Характеристики
| Тип датчика | Индуктивный |
| Размер корпуса, мм | M18x1x58 |
| Номинальный зазор, мм | 3 мм |
| Рабочий зазор, мм | 0...2,4 мм |
| Способ установки в металл | Встраиваемый |
| Материал корпуса | Сталь 12Х18Н10Т |
| Диапазон рабочих напряжений, Uраб. | 7,7...9 В DC |
| Номинальное напряжение питания, Uном. | 8,2 В DC |
| Выходной ток с демпфированным генератором | 0,1...1,0 мА |
| Выходной ток с недемпфированным генератором | 2,2...6,0 мА |
| Входное сопротивление согласующего усилителя | 500...1000 Ом |
| Номинальное входное спротивление согласующего усилителя | 1000 Ом |
| Добавочное сопротивление между выключателем и усилителем | 0...50 Ом |
| Выходная функция | размыкающий контакт |
| Пульсация питающих напряжений | <=10% |
| Гистерезис | <=15% |
| Частота переключения, Fmax | 1000 Гц |
| Собственная емкость выключателя | <=30 нф |
| Диапазон рабочих температур | -25°С...+75°С |
| Выходной ток на включение | >=1,8 мА |
| Выходной ток на отключение | <=1,5 ма |
| Выходной ток с полностью недемпфированным генератором | >=2,2 мА |
| Выходной ток с полностью демпфированным генератором | <=1,0 ма |
| Специальное исполнение | Взрывобезопасное исполнение |
| Степень защиты по ГОСТ 14254-96 | IP68 |
Датчики серии ISB WC44S8-3-N-S4 разработаны специально для эксплуатации в условиях высокого давления окружающей среды до 50 МПа, где кроме взрывобезопасности, бесперебойную работу датчиков обеспечивают:
• защита от высоких температур в диапазоне -25С...105С
• защита от повышенного давления - до 35/50 МПа
• герметичность корпуса — IP68.
Применение и принцип действия датчиков серии ISB WC44S8-3-N-S4
Бесконтактные выключатели серии ISB WC44S8-3-N-S4 находят применение для решения задач: обнаружения, подсчёта, определения дискретного положения, отсутствие объекта воздействия, скорости и перемещения металлических объектов на:
• нефтеперерабатывающих и химических заводах
• пунктах подготовки газа
• котельных
• мукомольных производствах
• ликёроводочных производствах
• военных объектах, хранилищах, пороховых заводах
• покрасочных участках и т.п.
Выключатель имеет чувствительную поверхность, предназначенную для контроля положения металлических объектов. При приближении к чувствительной поверхности выключателя любого металла ток выключателя уменьшается пропорционально расстоянию между выключателем и объектом воздействия.
