Абсолютные угловые фотоэлектрические датчики положения ЛИР-ДА219

Артикул: СКБ ЛИР-ДА219

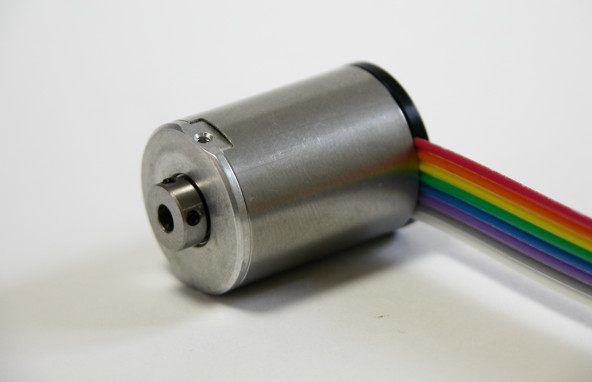

Миниатюрный абсолютный датчик углового положения (абсолютный энкодер). Принцип действия - фотоэлектрический.
Складские остатки: Под заказ
0 грн. (цена без НДС)

Категории: СКБ ИС, Энкодеры, муфты и устройства цифровой индикации, Датчики угловых перемещений, Абсолютные угловые фотоэлектрические датчики положения

Теги: СКБ ИС, энкодер, фотодатчик, преобразователь, муфта, Абсолютные угловые фотоэлектрические датчики положения (абсолютные энкодеры) ЛИР-ДА219

Обзор

Миниатюрный абсолютный датчик углового положения (абсолютный энкодер). Принцип действия - фотоэлектрический.

Миниатюрный корпус диаметром 19мм.

Полый вал.

Разрешающая способность - до 15 разрядов на оборот.

Способ выдачи данных - последовательный SSI.

Напряжение питания - +5 В.

Приборный вариант с плоским кабелем.



Синонимы: абсолютные датчики, датчик перемещения, датчик угловой, датчик поворота, датчик угла, датчик угловых перемещений.

Текущий статус: Серийный выпуск

Физический принцип работы


Смешанный, магнитный + фотоэлектрический принцип действия

По физическому принципу работы этот преобразователь относится к смешанному типу "магнитный +фотоэлектрический "

Магнитные фотоэлектрические датчики

Смешанный, магнитный + фотоэлектрический принцип действия, является комбинацией магнитного и фотоэлектрического принципа действия. В таких датчиках есть два канала информации: магнитный и фотоэлектрический. Магнитный канал используется для получения грубой системы отсчета, а фотоэлектрический – для получения точной системы отсчета.

Системы грубого и точного отсчета совмещаются в датчике по специальному алгоритму так, что точность датчика определяется только более высокой, фотоэлектрической точностью, и не зависит от погрешности грубой, магнитной системы отсчета.

По сравнению с другими физическими принципами, смешанный принцип требует более сложной обработки сигналов и требователен к технологии производства, однако в результате получает высокую точность фотоэлектрических датчиков и уменьшенные габариты от применения магнитного принципа.

Примеры датчиков смешанного принципа действия:

в многооборотном датчике код положения в приделах одного оборота определяется фотоэлектрическим методом, а счетчик количества оборотов – магнитный.

В абсолютных датчиках высокого разрешения младшие разряды определяется фотоэлектрическим методом, а старшие – магнитным.

Код заказа

ЛИР-ДА219()*-X1-X2-XX3-XX4-XX5-X6-X7-XXX8-X9 (Спецзаказ)

* - указать модификацию (А или Б)

В спецзаказе указать конкретные параметры, отличные от приведенных ниже и согласованные с производителем

Исполнение X1 3 - кабель сбоку
Температурный диапазон X2 H - от 0 до +70°С
T - от -40 до +85°С
Разрядность XX3 9...15
Напряжение питания XX4 +5 В (05 )

Вид выходного сигнала

XX5 RS - стандарт RS-485
Способ выдачи данных X6 3 - последовательный SSI
Тип выходного кода X7

1 - код Грея; 2 - двоичный

Длина кабеля XXX8

0,5 м

Кабельное окончание X9

B - вилка; P - розетка. В () указать тип соединителя, соединитель отсутствует - 0

Пример заказа: ЛИР-ДА219А-3-Н-7-05-RS-3-2-0,5-Р(DB15)

ЛИР-ДА219А, исполнение 3, температурный диапазон от 0 до +70°С, количество разрядов выходного кода - 7, напряжение питания +5 В, вид выходного сигнала - RS-422, способ выдачи данных - последовательный SSI, тип выходного кода - двоичный, длина кабеля 0,5 м, розетка DB15.


Характеристики

Многооборотный Нет
Разрешение в пределах одного оборота, бит (кол. позиций) 8 (256)
9 (512)
10 (1024)
11 (2048)
12 (4096)
13 (8192)
14 (16384)
15 (32768)
Выходной код двоичный код
код Грея
Способ выдачи данных SSI последовательный
Особенность конструкции Полый вал
Модификация преобразователя А
Б
Конструктивное исполнение 3
Напряжение питания, В +5
Выходной сигнал RS-422
Интервал рабочих температур °С от 0 до +70
от -40 до +85
Класс точности 8 класс ±150"
Масса (без кабеля) 0,03 кг
Степень защиты от внешних воздействий IP50
Максимальная скорость вращения вала, об./мин. 10000
Вибрационное ускорение в диапазоне частот (55...2000) Гц <= 100 м/с2
Момент трогания ротора (20°C) <= 5х10-4 Н·м
Допустимая осевая нагрузка на вал <= 3Н
Допустимая радиальная нагрузка на вал <= 3Н
Ударное ускорение <= 300 м/с2
Момент инерции ротора 4,0х10-8 кг·м?
Максимальная скорость вращения вала без сбоя выходного сигнала 2000 об/мин
Ток потребления <= 150 мА
Диаметр корпуса, мм 19
