Индуктивный датчик ВБИ-М18-76Р-1113-З

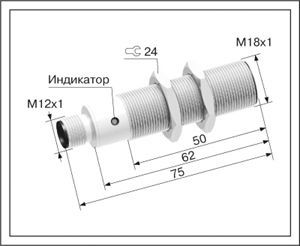

Типоразмер М18х1, длина 75
Характеристики
| Наименование изделия | ВБИ-М18-76Р-1113-З |
| Схема подключения | PNP Переключающий |
| Воспроизводимость | 5% |
| Гистерезис | Не более 15% |
| Степень защиты | IP67 |
| Диапазон рабочих температур | от -25 Цельсия до +70 Цельсия |
| Категория применения коммутирующего элемента | DC13 |
| Емкость нагрузки | Не более 0,22 мкФ |
| Пульсации напряжения питания | Не более 10% |
| Класс изоляции | Двойная изоляция |
| Способ монтажа | Встраиваемый заподлицо |
| Расстояние срабатывания (Sn) | 5 мм |
| Гарантированный интервал срабатывания (Sa) | 0 ... 4 мм |
| Напряжение питания | 10 ... 30 В |
| Ток нагрузки максимальный | 300 мА |
| Падение напряжения | Не более 1,5 В |
| Частота срабатывания максимальная | 500 Гц |
| Потребляемый ток | Не более 25,0 мА |
| Индикатор срабатывани | Есть |
| Защита от короткого замыкания в нагрузке | Есть |
| Защита от напряжения обратной полярности | Есть |
| Способ подключения | Разъем |
| Материал корпуса | Латунь |
| Масса | Не более 180 г |
Замена импортного датчика Schneider Electric Telemecanique XS1N18PC410D на
ВБИ-М18-76Р-1113-З
Попробуем заменить индуктивный импортный датчик Schneider Electric Telemecanique XS1N18PC410D.
Это индуктивный датчик Telemecanique OsiSense со сдвоенным транзисторным выходом 1НО+1НЗ для стандартных задач.
Серия 4-проводных датчиков со сдвоенным транзисторным выходм с 1НО+1НЗ-контактом, со стандартным расстоянием срабатывания.
Назначение Обнаружение объектов из проводящих электрический ток материалов с изменением состояния своих выходных контактов 1НО+1НЗ
Проводность подключения:4-проводное, DC
Напряжение питания:
12-24 В DC, Номинальное расстояние срабатывания:5 мм.
Тип выхода:Транзисторный выход, PNP Функция выхода: 1НО+1НЗ-контакт,
Защита выхода: Защта от перегрузки и короткого замыкания - Есть, встроенная
С защитой от неправильной полярности
Формат копуса: Цилиндирческий, диаметром 18 мм, с внешней резьбой М18x1
Корпус длиной 48.6 мм, с резбовой частью 28 мм
Степень защиты корпуса: IP67
Монтаж:Скрытый монтаж, установка "заподлицо"
Индикация срабатывания:Желтый светодиод состояния выхода
Электрическое подключение (присоединение/разъем):Разъем M12
Можно заменить данный датчик на ВБИ-М18-76Р-1113-З. По резьбе датчик немного длиннее. А по всем остальным параметрам заменяет исходный датчик по всем параметрам. Можем смело пробовать монтаж данного аналога, и применять на производстве.
