Индуктивный датчик ВБИ-М12-55У-1123-З
Категории: ПГ СЕНСОР, Склад продукції, Склад продукції на сьогодні, Індуктивні датчики - склад Україна., Індуктивні датчики - безконтактні вимикачі, Металлический цилиндр с резьбой, М12, Напряжение постоянного тока DC, 3-х, 4-х и 5-ти проводные индуктивные датчики, Схема подключения NPN, Коммутационная функция Н.О. для DC, Коммутационная функция Н.З. для DC

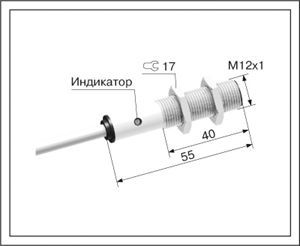

Типоразмер М12х1, длина 55
Характеристики
| Наименование изделия | ВБИ-М12-55У-1123-З |
| Схема подключения | NPN Переключающий |
| Воспроизводимость | 5% |
| Гистерезис | Не более 15% |
| Степень защиты | IP67 |
| Диапазон рабочих температур | от -25 Цельсия до +70 Цельсия |
| Категория применения коммутирующего элемента | DC13 |
| Емкость нагрузки | Не более 0,22 мкФ |
| Пульсации напряжения питания | Не более 10% |
| Способ монтажа | Встраиваемый заподлицо |
| Расстояние срабатывания (Sn) | 2 мм |
| Гарантированный интервал срабатывания (Sa) | 0 ... 1,6 мм |
| Напряжение питания | 10 ... 30 В |
| Ток нагрузки максимальный | 300 мА |
| Падение напряжения | Не более 1,5 В |
| Частота срабатывания максимальная | 800 Гц |
| Потребляемый ток | Не более 25,0 мА |
| Индикатор срабатывани | Нет |
| Защита от короткого замыкания в нагрузке | Есть |
| Защита от напряжения обратной полярности | Есть |
| Способ подключения | Кабель 4х0,2 мм2 |
| Материал корпуса | Латунь |
| Масса | Не более 100 г |
Способ применения датчика ВБИ-М12-55У-1123-З
Есть задача определения параметров тормозной системы транспортного средства. Для этого есть платформа с вращающимися валками, двигателями, и т.д.
На платформе установлен следящий ролик с отверстиями.
Когда транспортное средство совершает наезд, следящий ролик под тяжестью опускается либо к металлу, либо от него. Это первая задача.
Вторая задача - вычисление скорости. Так как ролик с отверстиями, то при вращении начинает срабатывать второй датчик, который считает отверстия в металле. По частоте определяется скорость движения.
Таким образом, на платформе стоят четыре датчика. Два на определение наезда (на каждое колесо), и два на определение скорости. Сейчас поставили только скорость. Наезд решили не трогать - пока работают.
А дальше уже начинается тензометрия.
